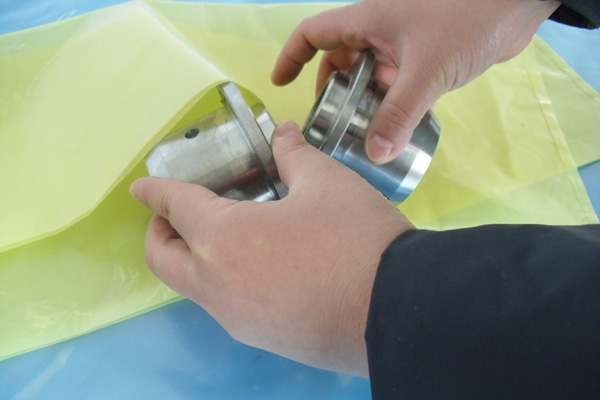

表1-1 亞硝酸二環(huán)已胺氣相防銹紙技術要求（摘自 WJ 1597）
| 項目 | 技術要求（WJ 1597① ） | |
| 原紙定量/g·m-2 | Ⅰ型 | 70±3.5 |
| Ⅱ型 | 70±3.5（聚乙烯復合18±2） | |
| 亞硝酸二環(huán)已胺涂布量/g·m-2 | Ⅰ型 | 10～15 |
| Ⅱ型 | ＞15～20 | |
| Ⅲ型 | ＞20～25 | |
| 耐破度/kg·cm-2 ≥ | Ⅰ型 | 1.4 |
| Ⅱ型 | 2 | |
| 縱向撕破度/g ≥ | Ⅰ型 | 30 |
| Ⅱ型 | 100 | |
| 水份/% ≥ | 9 | |
| 氯離子含量/% ≥ | 0.05 | |
| 硫酸根含量/% ≥ | 0.05 | |
| 氣相緩蝕性能試驗 | 對鋼無腐蝕（4h） | |
| 暴露后氣相緩蝕性能試驗 | 1類 | 對鋼無腐蝕（120h） |
| 2類 | 對鋼無腐蝕（168h） | |
| 3類 | 對鋼無腐蝕（240h） | |
| 接觸腐蝕性能試驗 | 對鋼和鋁合金無腐蝕 | |
| 防銹性能指標 | 規(guī) 定 | |||||
| 多種金屬用（對銅、黃銅）周期 | 鋼材用（對鋼）周期 | |||||
| A | B | C | A | B | C | |
| 氣相防銹甄別試驗 | 9 | 7 | 5 | 9 | 7 | 5 |
| 動態(tài)接觸濕熱試驗 | 9 | 7 | 5 | 9 | 7 | 5 |
| 氣相緩蝕能力試驗 | 對鋼合格 | |||||
| 暴露后的氣相緩蝕能力試驗 | 對鋼合格 | —— | 對鋼合格 | —— | ||
| 適應性試驗 | 對鋁、鍍鋅鈍化，黃銅合格 | —— | ||||
| 機械強度指標 | ||||||
| 原紙定量/g·m-2 | 40 | 50 | 60 | 70 | 80 | |
| 耐破度/kPa | 78.0 | 98.0 | 118 | 137 | 160 | |
| 撕裂度（縱向）/Mn | 200 | 300 | 400 | 500 | 600 | |
| 指 標 名 稱 | 指 標 | |
| 通 用 | 通 用 | |
| 防銹性能（氣相防銹甄別試驗） | 鋼、黃銅 7周期合格 | |
| 濕熱試驗 |
鋼、黃銅 7周期合格 鋁 3周期合格 |
鋼 8周期合格 |
| Ⅱ型應易剝離，無膠轉(zhuǎn)移現(xiàn)象 | ||
| 氣相防銹能力試驗 | 鋼合格 | |
| 熱老化性 | 形狀、材質(zhì)無變化 | |
| 透明度 | 76mm距離5號字清楚易讀 | |
| 封合強度 | 2.94N/15mm，分離不超過50％ | |
| 低溫柔軟性 | 形狀、材質(zhì)無變化 | |
| 封合處耐油性 | 無污染 | |
| 封合處透水性 | 無污染 | |
| 粘合性 | 形狀無變化 | |
| 撕裂度（弱方向）/Mn | 1570 | |
| 抗張強度（弱方向）/kN·m-1 | 0.52 | |
| 項 目 | 技 術 指 標 | ||
| 指 標 | 試 驗 方 法 | ||
| 透明度（5號字母） | 字跡清楚易讀 | 目測 | |
| 低溫柔軟性 | 不分層、不龜裂、不撕裂 | ||
| 耐油性 | 不漏、不膨脹、不分層、不脆化 | ||
| 抗黍性 | 不粘連、不分層、不破裂 | ||
| 耐水性 | 溥膜及焊縫有抗水性 | ||
| 焊封強度/（0.5kg/2.5cm） | 分離不大于50％ | GJB 145A 4.4.4 | |
| 抗張強度/kg·m-2 | ≥120 | GB 1040 | |
| 伸長率/％ | ≥2.5 | GB 1040 | |
| 透濕度/g·m-2 | 35℃RH42% | 1.5±＋0.005 | |
| 50℃RH＞95% | 8.5±0.05 | ||
| 貯存安定性（一年后） | 焊封強度氣相緩蝕能力透明度 |
400g以上 無銹 字跡清楚易讀 |
QB 868 附錄 |
| 氣相甄別試驗5d（50＋1）℃RH＞95% | 無銹 | QB 868 附錄 | |
| 濕熱試驗鋼、鋁 | 10d 0級 | GB/T 2361 | |
| 鹽霧試驗鋼、黃銅 | 14d 0級 | SH/T 0081 | |
| 環(huán)境條件 | 溫度 |
不能儲存在≥65℃的場合。在保管中氣相防銹材料應很好密封， 以防止蒸氣損失。使用打開時，涂藥面在空氣中暴露時間不大于4h |
| 相對濕度 | 不能儲存在相對濕度≥85℃的環(huán)境中 | |
| 光照 | 包裝好的氣相包裝材料應避光存放 | |
| 氣流 | 在強氣流場合下，不僅要密封包裝，而且應外加遮蓋 | |
| 酸及其蒸氣 | 不能儲存在鹽酸、硫化氫、二氧化硫或其他酸蒸氣的氣氛中 | |
|
儲存保管中包 裝質(zhì)量規(guī)定 |
氣相防銹包裝材料的包裝有下列情況之一，即不能用于制品防銹包裝： ⑴ 包裝袋或容器被刺破或其他破損，致使氣相防銹包裝材料暴露者 ⑵ 無生產(chǎn)檢驗合格證 ⑶ 雖有生產(chǎn)檢驗合格證明，但入廠檢驗不合格 ⑷ 種類、型號不明或不符合使用要求者 ⑸ 生產(chǎn)日期距使用超過一年 |
|
